스케치업 처음인 초보를 위한 인테리어(실내건축) 연습법 (1) - 오토캐드로 연습용 평면도 불러오기, 스케치업 벽체, 바닥 만들기









스케치업은 실내건축 인테리어 업에서 설계와 디자인을 하려면 꼭 다룰 줄 알아야 하는 프로그램 입니다.



하지만 처음 스케치업을 입문하면 뭘 해야 할 지 모르는 분이 많을 겁니다.



인테리어 디자인, 설계 일을 하기 위해선 현장 측정으로 구해낸 공간의 크기와 높이를 토대로 안을 꾸며나가야 합니다.



그래서 저는 처음 연습 땐 줄자와 노트를 들고 집의 구조를 직접 측정하며 시작했습니다.



하지만 인터넷에 있는 캐드 소스를 가지고 연습하시는게 좋습니다.







1. 인터넷에서 연습할 캐드 도면을 찾습니다. 검색어 오토캐드 평면도 소스 등으로 검색해서 다운합니다.



https://blog.naver.com/yunre2457/221470225785







저는 이 분의 도면을 이용하겠습니다.







2. 오토캐드로 도면을 실행 후, 명령어 Units를 입력합니다.



삽입축적을 밀리미터로 변경합니다.









3. 내력벽, 문, 창문을 제외하고 불필요한 선을 정리합니다.

정리한 평면도만 따로 저장 해줍니다.









4. 이제 스케치업을 실행 해줍니다.

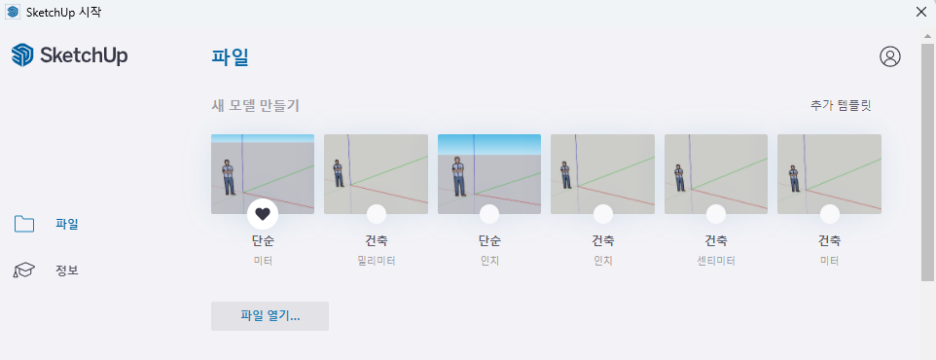

처음 실행하면 이런 창이 뜨는데요.



건축 밀리미터를 선택합니다.



실제 인테리어, 건축에서는 MM단위를 사용합니다.









5. 좌측 상단의 파일(file) - 가져오기(import)

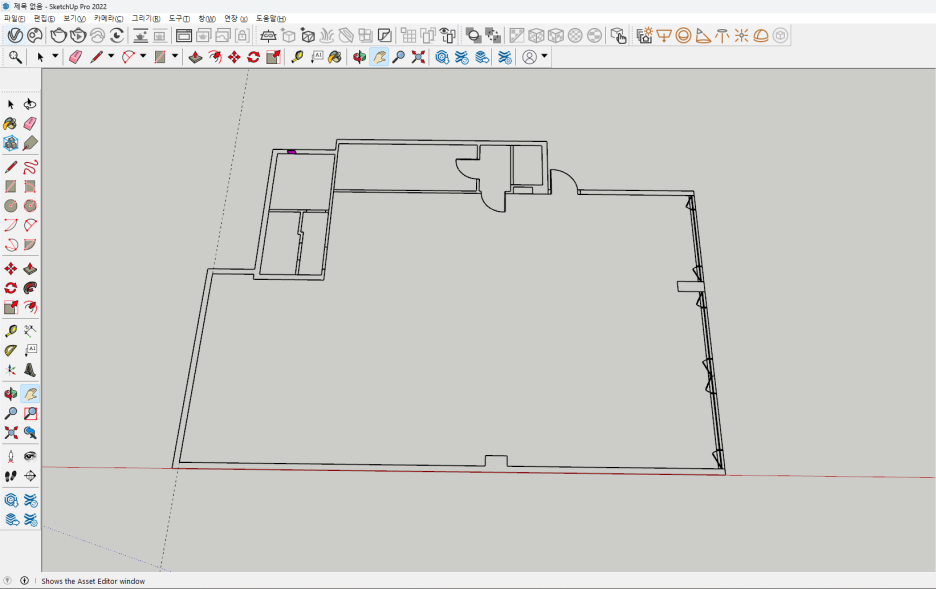

6.아까 저장한 캐드 평면도를 실행합니다.

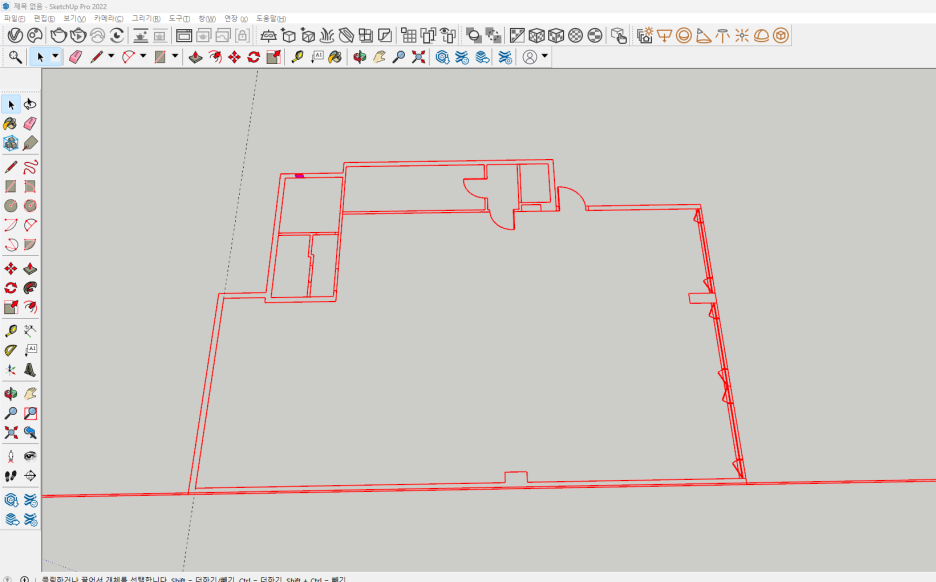

7. 평면도를 클릭 후 (클릭한 점,선,면은 파란색으로 변함) 우클릭 - 잠금 해줍니다.

잠금 시 빨갛게 변하며, 수정과 삭제키가 막힙니다.









8. 내력벽을 사각형(단축키 R)을 그려 채워줍니다.

* 사이즈 100mm, 그 이하의 비내력벽은 철거가 가능합니다. 목공 보드 등이므로 도면 상의 가벽을 그대로 사용할 지는 자유 판단입니다.













9. 벽체를 푸쉬 풀(단축키 P)을 이용해 높이 조절합니다.



평면도에 나와있는 층고는 2780입니다. 하지만 입면도를 보면 천장 높이는 2470입니다.



그러므로 푸쉬 풀로 벽체를 끈 상태에서 2470 값을 입력합니다.



푸쉬 풀 위쪽으로 마우스 올리고 2470 입력











10. 벽체 높이를 만들었다면, 전체 벽체 선택 후 그룹 설정 합니다.



우클릭 -> 그룹 만들기(G)





* 그룹을 설정을 꼭 해야 합니다. 하지 않으면 나중에 천장 바닥, 인테리어 요소들과 뒤섞여서 관리하기 힘듭니다.

- 그룹 설정을 하면 덩어리로 묶여짐. 더블 클릭 시 그 그룹의 요소들을 수정할 수 있게 되며, 그 그룹 외 요소들은 밑의 사진처럼 흐리게 표현 됨











11. 그룹에서 나온 뒤(Esc), 사각형 (R)을 만들어 바닥을 표현합니다.



12. 또 그룹 설정 해주면 됩니다.









2편에서 창문과 문으로 돌아오겠습니다.
